Основной принцип укрепления поверхности склоновых участков базировался на использовании отечественных пластиковых объёмных геоячеек «ПРУДОН-494» высотой 150 и 200 мм, хорошо зарекомендовавших себя на дорожных и геотехнических объектах России. В конструкциях укрепления откосов ячейки заполнялись растительным грунтом с посевом трав, щебеночно-гравийными материалами, в том числе с проливом цементным молоком, бетонными смесями.
В отдельных местах, например, возле подошвы оврага предусматривались бетонные упоры, подпорные стенки из геоячеек с заполнением щебнем или иными материалами.
Смежные склоновые поверхности (откосы) образуют овраг, по оси которого проходит подвесная канатная дорога (фуникулер).
Откосы сложены из моренных лёгких и тяжёлых суглинков с включением до 20% гравия. Указанные грунты наиболее опасны, с точки зрения развития эрозии, на склонах различной крутизны и горизонтальных площадках. Откосы характеризуются следующими параметрами:
• перепад высот между верхней и нижней станциями канатной дороги 85 м;
• протяженность откосов по образующей равна: от 5,3 м до 60,8 м;
• протяженность откосов по образующей холма равна: 292,6 м;
|
|
• крутизна откосов примерно равна:
• более 1:1 (угол откоса равен 30-45°) 80% площади;
• от 1:1 до 1:0,5 (угол откоса равен от 45° до 65°) 20% площади.
Суммарная площадь укрепляемой поверхности откосов составила примерно 17 тыс. м2.
Противоэрозионные конструкции укрепления склоновых поверхностей объекта «Искусственный насыпной холм с горнолыжными трассами» были построены в августе-сентябре 2005 года в соответствии с проектом, разработанным ФГУП «Союздорнии».

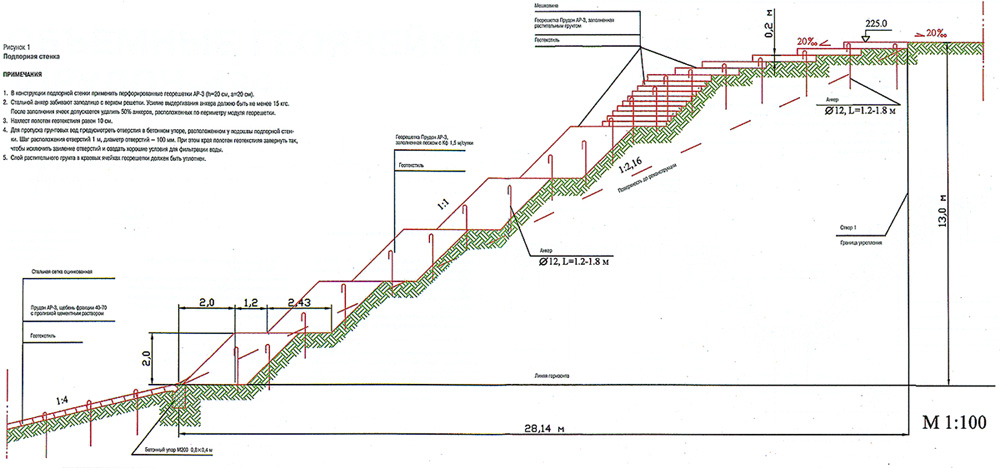

В верхней части оврага (в районе створа 1) сооружена подпорная стенка (рисунок 1) из геоячеек «ПРУДОН-494» типа АР-3 с заполнением ячеек местным грунтом. Под каждым слоем геоячеек уложена прослойка из геотекстиля. Подпорная стенка террасного типа состоит из 9 ярусов по 4 модуля в каждом. Ширина и длина каждого яруса соответствуют ширине и длине модуля геоячеек (2,43 х 6,12 м). Высота подпорной стенки -9 м. Смещение геоячеек в пределах каждого яруса равно 20 см (ширине одной ячейки), смещение ярусов равно 1 м.
Крепление геоячеек «ПРУДОН-494» выполнено стальными анкерами длиной 1м. |
Рисунок 2 |

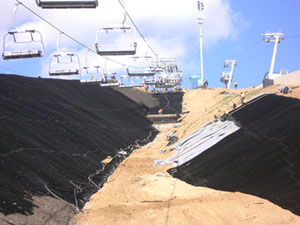

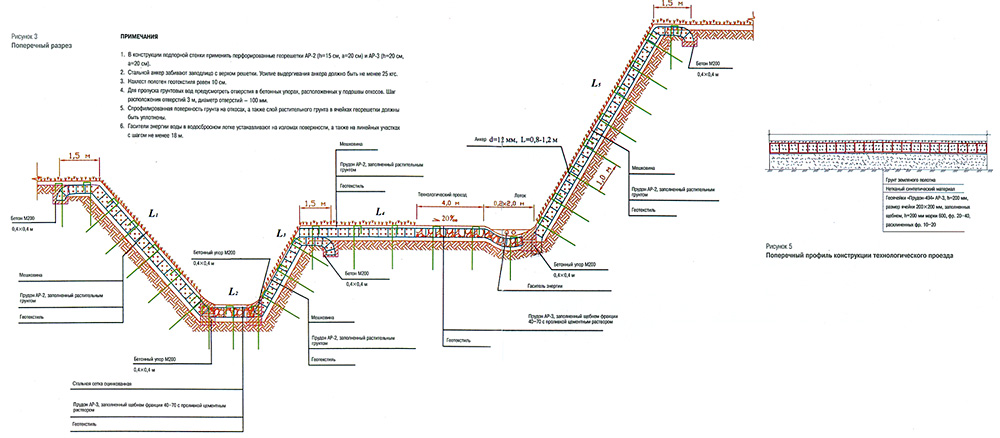

В основании подпорной стенки сооружен бетонный упор сечением 0,4 х 1,0 м с заглублением 0,6м. Краевые ячейки заполнены торфопесчаной смесью (ТПС) и озеленены (рисунок 2). Поверхность откосов (верхний и нижний ярусы) (рисунок 3) укреплялась геоячейками «ПРУДОН-494» АР-2 с заполнением ячеек торфопесчаной смесью и озеленением. Верхние края геоячеек по линии бровки откосов заведены в траншею 0,4x0,4 м и омоноличены бетоном.
Полка откоса на участке технологического проезда укреплена геоячейками «ПРУДОН-494» тип АР-3 с заполнением ячеек щебнем, на остальной части – геоячейками «ПРУДОН-494» типа АР-2 с заполнением ячеек ТПС и озеленением. На стыке полки и нижней части верхнего яруса откоса устроен водоотводной лоток, сформированный геоячейками типа АР-3 с заполнением ячеек щебнем (фр.40-70 мм). Ширина лотка 2 м, глубина от) 2 до 0,35 м.
Нижние края геоячеек на стыке откосов и дна оврага заведены в траншею 0,4x0,4 м и омоноличены бетоном. |
|
Под геоячейками на откосах уложена прослойка из геотекстиля. Крепление геоячеек между собой и к откосам выполнено стальными анкерами длиной 0,8-1,2 м (рисунок 4).

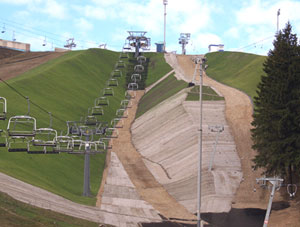

Укрепление дна оврага (рисунок 5) под канатной дорогой выполнено геоячейками «ПРУДОН-494» типа АР-3 с заполнением ячеек щебнем (фр.40-70 мм). Под геоячейками на дне оврага уложена прослойка из геотекстиля. Крепление геоячеек между собой и к основанию выполнено стальными анкерами длиной 0,8-1,2 м.

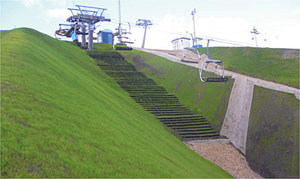

Анализ обследования показал, что состояние противоэрозионных конструкций укрепления склоновых поверхностей объекта «Искусственный насыпной холм с горнолыжными трассами» после схода снежного покрова с холма и весеннего паводка 10.04.2007 года (после 2-х лет эксплуатации) превзошло все ожидания (рисунок 6).
Общее состояние склоновых поверхностей хорошее. Заметных эрозионных процессов на всей укрепленной геоячейками «ПРУДОН-494» не выявлено. |
Рисунок 4
На всей озелененной поверхности откосов образовался устойчивый травяной покров. По всей длине дна оврага, участка технологического проезда и водоотводного лотка, укрепленных геоячейками типа АР-3 с заполнением ячеек щебнем (фр.40-70 мм) не наблюдается унос щебня паводковыми водами вниз к подошве холма. Отсутствуют размывы укрепленной поверхности.
Общая площадь конструкций укрепления, на которой имеются дефекты, составила менее 0,1%.
В ходе межсезонных периодов эксплуатирующие организации занимаются: |
|
Рисунок 6
• подбивкой анкеров до проектного положения - данная операция предусмотрена проектом.
• восстанавливают растительный слой грунта над геоячейками до проектной толщины (3-5 см над геоячейками) во время проведения весенне-полевых работ по уходу за дерновым покровом. При этом грунт уплотняется.
• для предотвращения возможных подвижек (сползания) верхнего укрепленного слоя грунта устраивается бетонный упор у подошвы откоса на участке, примыкающем к подошве холма (наиболее крутая лесная часть откоса). |
|

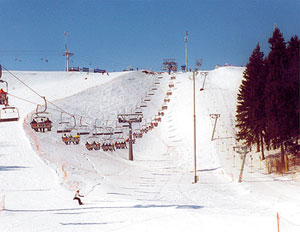

Рисунок 7
Результаты обследования показали, что противоэрозионные конструкции укрепления склоновых поверхностей после 2-х лет эксплуатации, схода снежного покрова и весеннего паводка 2007 года находятся в хорошем работоспособном состоянии. Заметных эрозионных процессов на всей укрепленной геоячейками «ПРУДОН-494» поверхности не выявлено. На всей озелененной поверхности откосов образовался устойчивый травяной покров. По всей длине дна оврага, участка технологического проезда и водоотводного лотка, укрепленных геоячейками типа АР-3 с заполнением ячеек щебнем (фр.40-70 мм) не наблюдается унос щебня паводковыми водами вниз к подошве холма. |
