ЗАКЛЮЧЕНИЕ
по практике и перспективе применения объемной пластиковой георешетки "Прудон-494" при строительстве, реконструкции и ремонте
автомобильных дорог в условиях ЯНАО и ХМАО
"Рабочий проект по реконструкции искусственного насыпного холма в Дмитровском районе Московской области" (том №2 "Основные проектные решения") разработан институтом ФГУП "СоюздорНИИ" в соответствии с договором заключенным с ОАО "494 УНР"(№ 107-05-ПР).
Из П.1. Проекта "Характеристика существующего насыпного холма"
Искусственный насыпной холм сооружен в 2001 году на существующем склоне местности из мореного суглинистого грунта с включениями гравия. Объем насыпного грунта составил 1 млн. 773 мЗ. Следует отметить, что указанные грунты наиболее опасны, с точки зрения развития эрозии, на склонах различной крутизны и на горизонтальных площадках.
• Максимальная высота до верхней площадки - 229,3м.
• Перепад высот между верхней и нижней станциями канатной дороги -85м.
• Периметр холма по его подошве — 3422, 63м.
• Суммарная площадь поверхности холма примерно равна 300 тыс.м2.
• Крутизна откосов холма примерно равна:
- менее 1: 1 (угол откоса равен 25-45°) - 90% площади;
- от 1:1 до 1: 0.8 (угол откоса равен от 45 до 60°) - 10% площади.
• Поверхность холма не имеет растительности и плодородного гумусового слоя, за исключением зон с искусственным озеленением травосеянием и нижней материковой части холма, на которой имеются отдельно стоящие деревья и кустарники.
• Частично поверхность холма укреплена следующими конструкциями:
- клетки из досок размером примерно 1.5 * 3 м + одерновка;
- геосинтетические волоконные маты Мак-маты + озеленение
травосеянием;
- магистральная водоотводная канава проходит от верхней площадки холма до русла реки и укреплена матрасами Рено высотой 23 см с заполнением каменными материалами и геотекстильной подложкой; сверху русло
канавы покрыто волоконными Мак-матами с заполнением растительным
грунтом и посевом семян трав.
Из П.З. Проекта "Принципиальные предложения по защите откосов холма"
Основной принцип укрепления поверхности склоновых участков должен базироваться на использовании отечественных пластиковых объёмных геоячеек "ПРУДОН-494" высотой 150 и 200 мм, хорошо зарекомендовавших себя на МКАД и других дорожных и геотехнических объектах. В конструкциях укрепления откосов ячейки заполняют растительным грунтом с посевом трав, щебеночно-гравийными материалами, в том числе с проливом цементным молоком, бетонными смесями.
В отдельных местах, например, возле подошвы оврага необходимо предусматривать бетонные упоры, подпорные стенки из геоячеек с заполнением щебнем или иными материалами.
Требования к объёмным пластиковым геоячейкам "ПРУДОН-494"
Геоячейки "ПРУДОН-494" изготавливаются по ТУ
"Утверждаю"
Директор по науке -
Первый заместитель генерального директора
Юмашев В.М.
"25" апреля 2007 г.
ЗАКЛЮЧЕНИЕ
по результатам обследования 10.04.2007 года состояния
противоэрозионных конструкций укрепления склоновых поверхностей
3-4 и 4-3 объекта "Искусственный насыпной холм с горнолыжными
трассами. Сорочаны"
1. Характеристика противоэрозионных конструкций укрепления склоновых поверхностей 3-4 и 4-3
Смежные склоновые поверхности (откосы) 3-4 и 4-3 образуют овраг, по оси которого проходит подвесная канатная дорога (фуникулер).
Откосы сложены из моренных лёгких и тяжёлых суглинков с включением до 20% гравия. Указанные грунты наиболее опасны, с точки зрения развития эрозии, на склонах различной крутизны и горизонтальных площадках. Откосы характеризуются следующими параметрами:
Перепад высот между верхней и нижней станциями канатной дороги 85 м
Протяженность откосов по образующей равна:
- откос 3-4 5,3-29,6 м
- откос 4-3 (верхний ярус) 16,6-32,0 м
- откос 4-3 (полка) 12,0-14,2 м
- откос 4-3 (нижний ярус) 14,0-60,8 м
Протяженность откосов 3-4 и 4-3 по образующей холма равна: 292,6 м
Крутизна откосов 3-4 и 4-3 примерно равна:
- более 1:1 (угол откоса равен 30-45°) 80% площади
- от 1:1 до 1:0,5 (угол откоса равен от 45° до 65°) 20% площади
Суммарная площадь укрепляемой поверхности откосов 3-4 и 4-3 примерно
равна 16,57 тыс. м

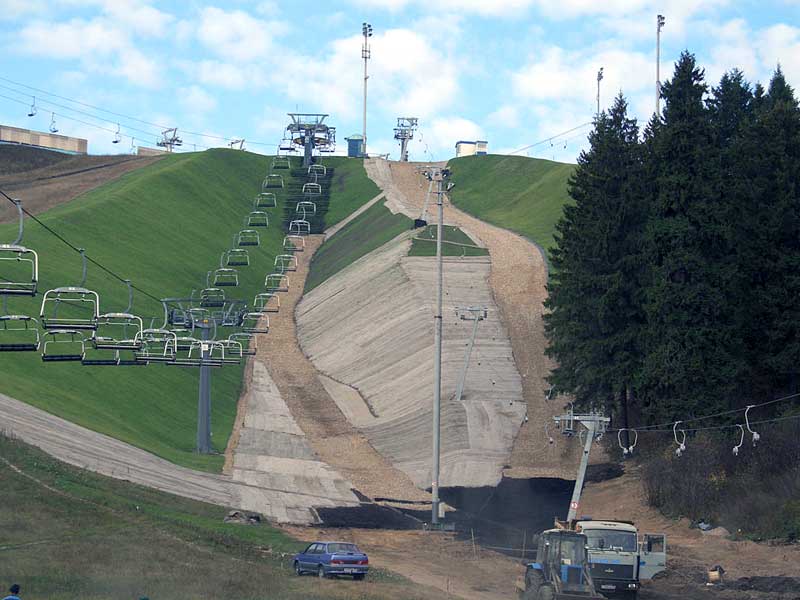

Противоэрозионные конструкции укрепления склоновых поверхностей 3-4 и 4-3 объекта "Искусственный насыпной холм с горнолыжными трассами. Сорочаны" построены в августе-сентябре 2005 года в соответствии с проектом, разработанным ФГУП "Союздорнии".

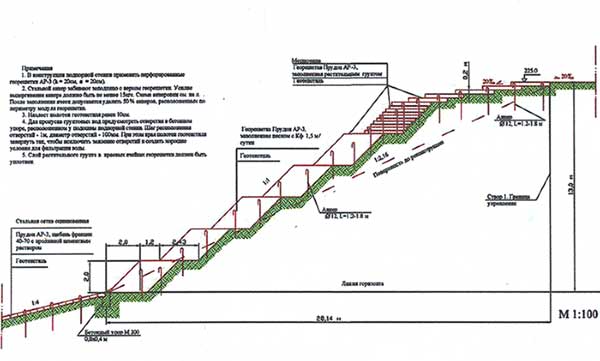

1. В верхней части оврага (в районе створа 1) сооружена подпорная стенка (рисунок 1) из геоячеек "ПРУДОН-494" типа АР-3 с заполнением ячеек местным грунтом.
Рисунок 1
Под каждым слоем геоячеек уложена прослойка из геотекстиля. Подпорная стенка террасного типа состоит из 9 ярусов по 4 модуля в каждом. Ширина и длина каждого яруса соответствуют ширине и длине модуля геоячеек (2,43 х 6,12 м). Высота подпорной стенки - 9 м. Смещение геоячеек в пределах каждо¬го яруса равно 20 см (ширине одной ячейки), смещение ярусов равно 1 м.
Крепление геоячеек "ПРУДОН-494" выполнено стальными анкерами длиной 1м. В основании подпорной стенки сооружен бетонный упор сечением 0,4 х 1,0 м с заглублением 0,6м. Краевые ячейки заполнены торфопесчаной смесью (ТПС) и озеленены (рисунок 2).
Рисунок 2
Рисунок 3

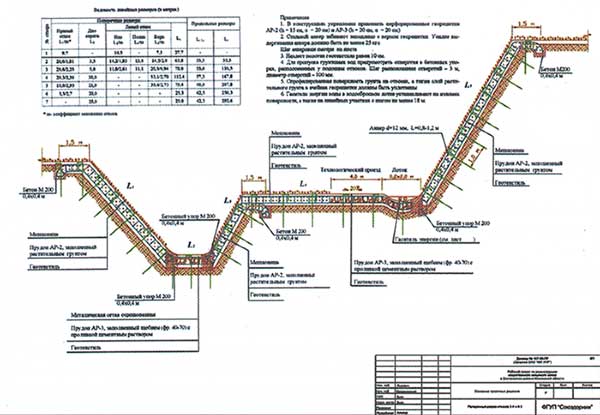

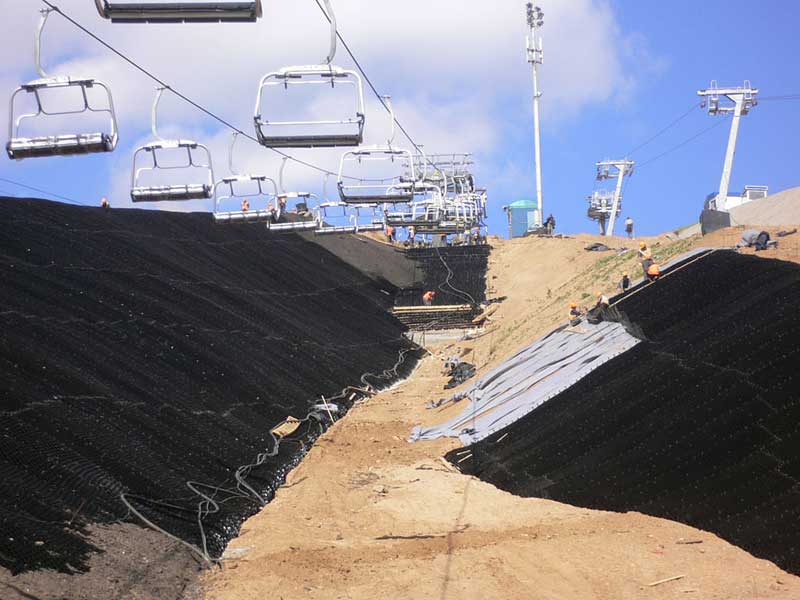

2. Поверхность откосов 3-4 и 4-3 (верхний и нижний ярусы) (рисунок 3) укреплена геоячейками "ПРУДОН-494" АР-2 с заполнением ячеек торфопесчаной смесью и озеленением. Верхние края геоячеек по линии бровки откосов 3-4 и 4-3 заведены в траншею 0,4x0,4 м и омоноличены бетоном.

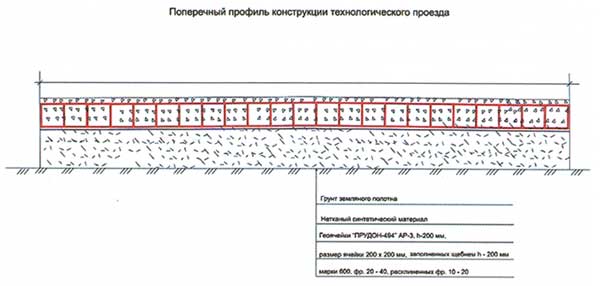

Полка откоса 4-3 на участке технологического проезда укреплена геоячей-ками "ПРУДОН-494" тип АР-3 с заполнением ячеек щебнем, на остальной части - геоячейками "ПРУДОН-494" типа АР-2 с заполнением ячеек ТПС и озеленением. На стыке полки и нижней части верхнего яруса откоса 4-3 устроен водоотводной лоток, сформированный геоячейками типа АР-3 с заполнением ячеек щебнем (фр.40-70 мм). Ширина лотка 2 м, глубина от 2 до 0,35 м.
Нижние края геоячеек на стыке откосов и дна оврага заведены в траншею 0,4x0,4 м и омоноличены бетоном. Под геоячейками на откосах уложена про-слойка из геотекстиля. Крепление геоячеек между собой и к откосам выполнено стальными анкерами длиной 0,8-1,2 м (рисунок 4).
Рисунок 4

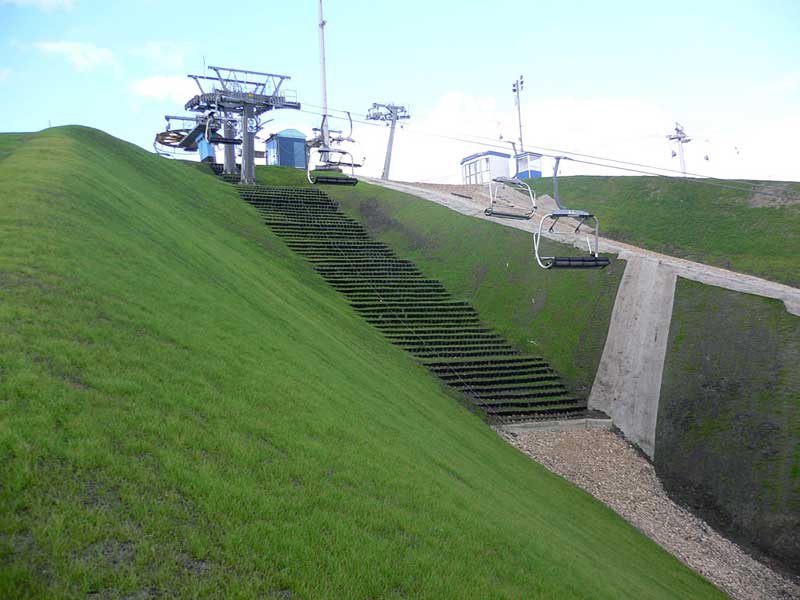

3. Укрепление дна оврага (рисунок 5) под канатной дорогой выполнено геоячейками "ПРУДОН-494" типа АР-3 с заполнением ячеек щебнем (фр.40-70 мм). Под геоячейками на дне оврага уложена прослойка из геотекстиля. Крепление геоячеек между собой и к основанию выполнено стальными анкерами длиной 0,8-1,2 м.
Рисунок 5
2. Анализ результатов обследования
Состояние противоэрозионных конструкций укрепления склоновых по-верхностей 3-4 и 4-3 объекта "Искусственный насыпной холм с горнолыжными трассами. Сорочаны" обследовано после схода снежного покрова с холма и весеннего паводка 10.04.2007 года (после 2-х лет эксплуатации) (рисунок 6).
Рисунок 6
Результаты обследования показали следующее.
1.Общее состояние склоновых поверхностей 3-4 и 4-3 хорошее. Заметных эрозионных процессов на всей укрепленной геоячейками "ПРУДОН-494" не выявлено. На всей озелененной поверхности откосов образовался устойчивый травяной покров. По всей длине дна оврага, участка технологического проезда и водоотводного лотка, укрепленных геоячейками типа АР-3 с заполнением ячеек щебнем (фр.40-70 мм) не наблюдается унос щебня паводковыми водами вниз к подошве холма. Отсутствуют размывы укрепленной поверхности.
Следует отметить, что на смежном неукрепленном откосе 4-5 наблюдаются сильные (глубиной до 1 м) размывы поверхности.
Общая площадь конструкций укрепления, на которой имеются дефекты, составляет менее 0,1%.
3. Предложения по устранению обнаруженных дефектов
и рекомендации по эксплуатации конструкций укрепления откосов
1. Выпор стальных анкеров не приводит к нарушению противоэрозионной устойчивости откосов и устраняется периодической (1 раз в год весной после оттаивания грунта) подбивкой анкеров до проектного положения. Данная операция предусмотрена проектом.
2. Растительный слой грунта над геоячейками восстанавливается до проектной толщины (3-5 см над геоячейками) во время проведения весенне-полевых работ по уходу за дерновым покровом. При этом грунт рекомендуется уплотнить.
3. Для предотвращения возможных подвижек (сползания) верхнего укрепленного слоя грунта целесообразно устроить бетонный упор у подошвы откоса 4-3 на участке, примыкающем к подошве холма (наиболее крутая лесная часть откоса).
4. Размывы грунта у опор ЛЭП, установленных вблизи бровки верхнего яруса откоса 4-3, потоками талых вод со стороны неукрепленного откоса 4-5 устраняются путем выполнения планового противоэрозионного укрепления откоса 4-5 и организации сбора и отвода воды вниз по откосу 4-5.
5. При выполнении работ на откосах рекомендуется стальные скобы устанав-ливать на верхней бровке откоса за бетонным упором.
Выводы
1. Результаты обследования показали, что противоэрозионные конструкции укрепления склоновых поверхностей 3-4 и 4-3 после 2-х лет эксплуатации, схода снежного покрова и весеннего паводка 2007 года находятся в хорошем работоспособном состоянии. Заметных эрозионных процессов на всей укрепленной геоячейками "ПРУДОН-494" поверхности не выявлено. На всей озелененной поверхности откосов образовался устойчивый травяной покров. По всей длине дна оврага, участка технологического проезда и водоотводного лотка, укрепленных геоячейками типа АР-3 с заполнением ячеек щебнем (фр.40-70 мм) не наблюдается унос щебня паводковыми водами вниз к подошве холма.
2. Поскольку "Искусственный насыпной холм с горнолыжными трассами. Сорочаны" относится к сложным геотехническим объектам службе эксплуатации объекта необходимо:
-разработать "Инструкцию по содержанию и эксплуатации конструкций укрепления откосов" и выполнять соответствующие плановые работы;
-осуществить постоянный мониторинг конструкций укрепления склоновых поверхностей для принятия своевременных мер по нейтрализации негативных геологических процессов.
Зав. лабораторией дорожных одежд
Казарновский В.Д.
Старший научный сотрудник лаборатории дорожных одежд
Аливер Ю.А.
|
