4.4.
ГЕОРЕШЕТКА "ПРУДОН-494"
Описание технологии и
область применения:

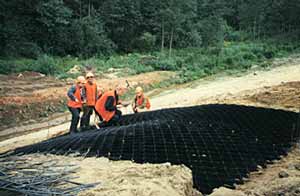

Объемная георешетка -
конструкция из полимерных лент,
скрепленных между собой посредством
сварных швов таким образом, что растяжении
в поперечном направлении представляет
собой сотовую систему. В растянутом
положении она образует пространственную
конструкцию с заданными геометрическими
очертаниями и размерами. Георешетка "ПРУДОН-494"
способна ограничивать сдвиговые
деформации и армировать грунты, создавая
единую структурную массу, которая
выдерживает большое давление, поэтому
георешетка успешно используется для
укрепления откосов насыпных сооружений,
конусов, путепроводов и мостов.
При строительстве
автомобильных дорог георешетка
применяется для объемного армирования
земляного полотна, конструктивных слоев
дорожной одежды из несвязных (сыпучих)
материалов.
При возведении мостов,
путепроводов георешетки используются для
укрепления конусов, а также для устройства
подпорных стенок. В этом случае "ПРУДОН-494"
представляет собой многослойную
конструкцию, в которой георешетки
расположены горизонтально одна над другой,
со смещением на расстояние, равное
половине ширины ячейки.
В гидротехническом
строительстве с применением геосинтетики
решаются задачи гидроизоляции и дренажа,
армирования и стабилизации откосов
набережных, русел постоянных водотоков,
защиты их от эрозии и размыва.
Опыт применения,
возможности использования:
Промышленное производство,
применение на территории всех субъектов
Российской Федерации.
Результаты использования:
Георешетка "ПРУДОН-494"
используется для укрепления конусов, что
позволяет уменьшить расход строительных
материалов и снизить транспортные расходы;
сократить расходы на содержание
конструкции укрепления конуса; обеспечить
долговечность выполняемой конструкции;
повысить морозостойкость.
Наличие документов,
регламентирующих использование:
- Технический буклет "ПРУДОН-494".
- "Методические
рекомендации по проектированию и
строительству грунтовых насыпей на
торфяном основании, армированных
георешетками "ПРУДОН-494" в условиях
Западной Сибири" (ОАО ЦНИИС).
- ТУ 2246-002-07859300-97 "ПРУДОН-494".
Геотехническая решетка пластиковая (с
изменением №1).
- ВСН "Применение
синтетических материалов при устройстве
нежестких дорожных одежд автомобильных
доро (IV-V категорий по классификации СпиП
02.05.02-85)".
- "Методика расчета
устойчивости грунтовых насыпей,
армированных георешетками".
- "Методика расчета насыпей,
армированных различными материалами ("ПРУДОН-494")".
- "Стандартные проектные
решение и технология усиления
подбалластного слоя объемными
георешетками "ПРУДОН-494".
- "Принципиальные схемы
конструктивно-технологических решений по
применению объемных георешеток "ПРУДОН-494"
и примеры их реализации в транспортных
сооружениях".
Дополнительная информация:
ОАО 494 УНР. Адрес: 140170,
Московская область, г.Бронницы, ул.Строительная,
4, тел. 771-67-30, e-mail: unrmarket@dts.ru
|
