"ПРУДОН-494"
ГЕОТЕХНИЧЕСКАЯ РЕШЕТКА ПЛАСТИКОВАЯ
Разработан ОАО "494 УНР", зарегистрирован ГОССТАНДАРТОМ РОССИИ, ВНИИ стандарт
1. Технические требования
Геотехническая решетка (георешетка) представляет собой объемную ячеистую конструкцию (модуль), изготавливаемую из полиэтиленовых лент посредством их соединения между собой линейными швами, расположенными в шахматном порядке.
Настоящие технические условия распространяются на георешетки, предназначенные для: укрепления откосов, армирования слабых оснований в транспортном, гидротехническом и других отраслях строительства.
1.1. Основные параметры, размеры, типы и обозначение георешеток
1.1.1. Геотехническая решетка должна соответствовать требованиям настоящих технических условий и образцам-эталонам, согласованным с потребителем, и должна изготавливаться по технологическому регламенту, утвержденному в установленном порядке.
1.1.2. Георешетки изготавливают путем сварки полиэтиленовых лент линейными швами, расположенными в шахматном порядке и перпендикулярно основанию георешетки.
1.1.3. Георешетка выпускается в виде складывающегося модуля прямоугольной формы в плане площадью 15 кв. м и массой 20-50 кг, рис. 1-3.
Рис.1 Общий вид георешетки в
рабочем(растянутом) положении |
|
Рис 2. Георешетка в транспортном (сложенном)
положении |
|

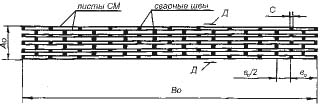

Рис 3. Схема соединения листов СМ. Вид сверху |
1.1.4. По внешнему виду георешетка должна соответствовать рис. 1-3 и образцам-эталонам, утвержденным в соответствии с ГОСТ 15.007 и согласованным с потребителем.
1.1.5. Цвет георешетки не регламентируется. Допускается выпускать по согласованию с потребителем георешетки заранее заданной цветовой гаммы.
1.1.6. Георешетка не должна иметь разрывов, расслоения швов, складок и посторонних включений.
1.1.7. Георешетка выпускается преимущественно с рельефной лицевой поверхностью граней ячеек при глубине впадин (высоте выступов) не более 30% толщины ребер ячеек.По согласованию с потребителем допускается выпускать георешетки с ровной гладкой лицевой поверхностью всех граней.По согласованию с потребителем допускается выпускать георешетки с перфорированными ребрами ячеек. Коэффициент проницаемости георешетки, равный отношению суммарной площади отверстий на одной грани ячейки к площади этой грани, не должен быть более 0,3.
1.1.8. Георешетки выпускаются прямоугольной формы в плане с размерами:
- в сжатом (сложенном) состоянии Ао*Во*Н (рис. 2,3);
- в растянутом (рабочем) состоянии А*В*Н (рис. 1).
Сложенное состояние модуля георешетки характеризуется отсутствием зазоров (просветов) между ее смежными ребрами (рис. 2-3).
Растянутое положение модуля георешетки (модуль георешетки, подготовленный к монтажу на грунтовую поверхность) характеризуется равенством ширины ячеек во взаимно перпендикулярных направлениях а=в (рис. 1).
Тип, номинальные размеры и масса георешеток должны соответствовать указанным в таблице 1.
Таблица 1
Размеры и массы георешеток
Тип
георе-
шетки |
Высота,
(H),
мм |
Длина,
мм
Сложена/
Растянута
(Ao/A) |
Ширина,
мм
Сложена/
Растянута
(Bo/B) |
Ширина
ячйки,
мм
Сложена/
Растянута
(аo/а) |
Толщина
ребер
(),
мм |
Масса,
кг |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
ОР1 |
50 |
81
6121 |
3400
2431 |
330
200 |
1,35 |
13 |
ОР2 |
75 |
81
6121 |
3400
2431 |
330
200 |
1,35 |
19 |
ОР3 |
100 |
81
6121 |
3400
2431 |
680
400 |
1,35 |
15 |
АР1 |
100 |
81
6121 |
3400
2431 |
330
200 |
1,35 |
25 |
АР2 |
150 |
81
6121 |
3400
2431 |
330
200 |
1,35 |
38 |
АР3 |
200 |
81
6121 |
3400
2431 |
330
200 |
1,35 |
50 |
Примечания:
1. Типы георешеток ОР и АР1, АР2 применяются преимущественно в конструкциях укрепления откосов.
2. Типы георешеток АР применяются преимущественно для армирования слабых оснований и для многослойного укрепления крутых откосов и для строительства подпорных стен.
3. По согласованию с потребителем допускается изготавливать георешетки других типоразмеров.

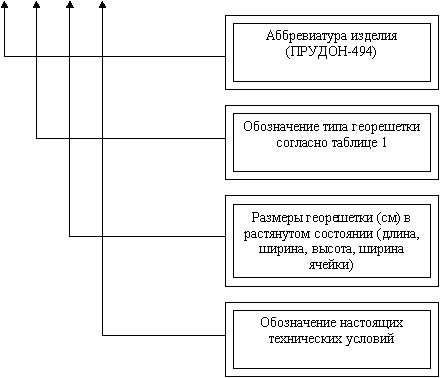

1.1.9. Георешетки обозначают в соответствии с нижеприведенной схемой:
Пример условного обозначения георешетки для укрепления откосов с размерами в растянутом состоянии: длина - 610 см, ширина - 243 см, высота - 10 см, ширина ячейки - 20 см:
Прудон-494 АР1 610.243.10.20 - ТУ 2246-002-07859300-97… 1.2. Характеристики (свойства) 1.2.1. Геотехнические решетки "Прудон-494" по физико-механическим свойствам должны соответствовать следующим требованиям. 1.2.2. Отклонения размеров георешеток от номинальных не должны превышать величин, указанных в таблице 2.
Таблица 2
№
п/п |
Наименование показателя |
Норма |
1 |
Отклонения по длине в сложенном состоянии, мм
Отклонения по ширине в сложенном состоянии, мм |
+12; -6
±50 |
2 |
Отклонения по длине и ширине в растянутом состоянии, мм |
50 |
3 |
Отклонения по высоте, мм |
10 |
4 |
Отклонения ширины ячейки, мм
- в сложенном состоянии
- в растянутом состоянии |
5
30 |
5
|
Отклонение толщины ребер, мм
|
+0,2; -0,1
|
6
|
Отклонения от перпендикулярности шва, мм
|
±5
|
1.2.3. Прочность шва на отрыв должна быть не менее 50% от прочности полоски размером 50х100 мм.
Разрывная нагрузка шва должна быть, не менее:
- при высоте решетки 100 мм - 925 Н;
- при высоте решетки 150 мм - 1420 Н;
- при высоте решетки 200 мм - 2000 Н.
1.3. Требования к материалу
1.3.1. Ленты для изготовления георешеток изготавливают из листов полиолефиновполиэтилена (ПЭНД, ПЭВД).
1.3.2. Листы изготавливают из композиций полиэтилена низкого давления по ГОСТ 16338-85 и полиэтилена высокого давления по ГОСТ 16337-77.
1.3.3. Листы по физико-механическим показателям должны соответствовать требованиям настоящих технических условий.
1.3.4. По внешнему виду: на поверхности листов не должно быть пузырей, трещин, сквозных отверстий.
1.3.5. Размеры листов должны соответствовать нормам, указанным в таблице 3.
Таблица 3
Номинальный размер, мм |
Предельное отклонение, мм
|
Длина 3400
|
+5; -0
|
Ширина 600
|
+20; -0
|
Толщина 1,35
|
+0,20; -0,1
|
Примечание: 1. По согласованию с потребителем допускается изготовлять листы других размеров.
1.3.6. Технологические кромки листов не должны превышать 20 мм. Внешний вид и толщина технологических кромок не регламентируется.
1.3.7. Величина коробления не должна превышать 30 мм/м.
1.3.8. Усадка листов должна быть не более 15% по ширине листа.
1.3.9. Прочность при разрыве полоски размером 50*100 мм должна быть не менее 18,5 Н/мм2.
1.3.10. Относительное удлинение при разрыве должно быть не менее, 180%
1.3.11. Стойкость к воздействию переменных температур от +55оС до -60оС не менее 10 циклов.
1.3.12. Химическая стойкость должна обеспечиваться в интервале pH=4
ё11 без изменения внешнего вида с сохранением эластичности после 500 часов испытаний; потери в весе при pH 4 не более 1,5%, при pH 11 не более 2%.
1.3.13. Для повышения устойчивости георешеток к солнечной радиации в полиэтилен допускается добавлять технический углерод. Наличие технического
углерода не должно превышать 1,5-2,0%.
1.3.14. По согласованию с потребителем в полиэтилен допускается добавлять пигменты для получения изделия требуемого цвета.
1.4. Комплектность
1.4.1. Комплектность георешетки устанавливается по типу и марке, определяемых заказом.
1.4.2. В комплект поставки должны входить: - паспорт изделия; - инструкция по эксплуатации и по требованию
потребителя общие правила монтажа изделия.
1.5. Маркировка
1.5.1. Первичная маркировка георешеток производится по ГОСТ 30084. На ярлыке, приклеиваемом к лицевой грани георешетки должно быть указано:
- наименование предприятия-изготовителя;
- условное обозначение георешетки;
- масса нетто;
- дата изготовления
1.5.2. Транспортная маркировка георешеток производится по ГОСТ
14192-77 с указанием следующих реквизитов:
- условное обозначение георешеток;
- наименование грузополучателя;
- пункт отправления;
- наименование предприятия изготовителя.
Маркировка контейнеров производится ярлыками, выполненными типографским способом.
1.6. Упаковка
1.6.1. Первичная упаковка георешеток производится в виде плотно сложенного пакета. Пакет перевязывают
в трех или четырех местах прочной веревкой или лентой.
1.6.2. Пакеты георешеток укладывают в жесткие или мягкие контейнеры, приспособленные для механизированной погрузки и выгрузки. В контейнеры пакеты укладывают плотными ровными рядами.
1.6.3. При транспортировке выполняют мероприятия, исключающие попадание прямых солнечных лучей на георешетки.
2. Техника
безопасности
2.1. Полиэтилен, из которого изготавливают георешетки, при температурах от - 500С до + 400С не выделяет в окружающую среду токсичных веществ и не оказывает при непосредственном контакте влияния на организм человека. Работа с ним не требует особых мер предосторожности.
2.2. При нагревании полиэтилена в процессе изготовления георешеток до температуры свыше 1400С возможно выделение в воздух летучих продуктов термоокислительной деструкции, которые при концентрациях, превышающих предельно допустимые, способны вызывать острые и хронические отравления.
Предельно допустимые концентрации (ПДК) продуктов термоокислительной деструкции в воздухе рабочей зоны производственных помещений должны соответствовать
требованиям ГОСТ 12.1.005-76. Для предотвращения концентрации летучих продуктов необходимо изготовление георешеток проводить в помещениях, оборудованных местной вытяжкой и обще-обменной вентиляцией.
2.3. Полиэтилен - горючий материал. Температура воспламенения не менее 2800С. При возникновении пожара - тушить всеми средствами пожаротушения: водой, песком, асбестовым
полотном и др.
2.4. В соответствии с правилами защиты от статического электричества оборудование должно быть заземлено, относительная влажность в рабочих помещениях должна соответствовать ГОСТ 12.1.005-76.
3. Правила приемки
3.1. Настоящие технические условия предусматривают: уровень контроля - 1 общий, одноступенчатый план и порядок проведения статистического
приемочного контроля качества продукции по альтернативному признаку, с приемочным уровнем дефектности AQL = 6,5. Нормальный контроль считается основным видом контроля и применяется до тех пор, пока не возникнут условия перехода на усиленный или ослабленный контроль по ГОСТ 18242-72.
3.2. Приемка готовой продукции осуществляется отдельными партиями. В состав партии
входят однотипные изделия, изготовленные из материалов одного вида и качества. Размер партии устанавливают соглашением сторон.
3.3 Георешетки каждой партии принимают на основе контроля по следующим показателям:
- внешний вид;
- правильность формы и размеров;
- разрывная нагрузка;
- удлинение при разрыве;
- жесткость ребер;
- прочность шва на отрыв.
3.4. Внешний вид,
форму и размеры проверяют на георешетках, отбираемых от каждой партии в количестве, указанном в таблице 4.
Таблица 4
Объем
Партии,
шт |
Вид контроля |
Нормальный |
Усиленный |
Ослабленный |
Объем
выборки |
Ac/Rc |
Объем
выборки |
Ac/Rc |
Объем
выборки |
Ac/Rc |
51-90 |
5 |
1/2 |
5 |
1/2 |
2 |
0/2 |
91-150 |
8 |
1/2 |
8 |
1/2 |
3 |
0/2 |
151-280 |
13 |
2/3 |
13 |
1/2 |
5 |
1/3 |
281-500 |
20 |
3/4 |
20 |
2/3 |
8 |
1/4 |
501-1200 |
32 |
5/6 |
32 |
3/4 |
13 |
2/5 |
1201-3200 |
50 |
7/8 |
50 |
5/6 |
20 |
3/6 |
Примечание: Ас - приемочное число; Rc - браковочное число.
3.5. Георешетку следует считать дефектной, если она не удовлетворяет хотя бы одному из требований настоящих технических условий.
3.6. Для определения соответствия партии продукции установленным требованиям настоящих технических условий следует:
3.6.1. Отобрать случайным образом выборку из продукции объемом, указанном в таблице 4 по объему партии и принятому виду контроля;
3.6.2. Проверить каждое изделие в выборке на соответствие установленным требованиям и определить изделия с дефектами;
3.6.3. Сравнить найденное число дефектных изделий в выборке с приемочным числом Ас и браковочным Rc числами;
3.6.4. Считать партию георешеток соответствующей установленным требованиям, если найденное число дефектных единиц в выборке меньше или равно приемочному числу Ас для принятого вида контроля (табл. 4);
3.6.5. Считать партию не соответствующей установленным требованиям, если число дефектных единиц в выборке равно или больше браковочного числа Rc для принятого контроля (табл. 4);
3.7. Приемку георешеток из партии, не принятой в результате контроля следует проводить поштучно. При этом следует контролировать соблюдение только тех требований, по которым партия не была принята.
3.8. Физико-механические показатели георешеток, приведенные в таблице 3, определяют для каждой партии изделий.
3.9. Потребитель имеет право проводить контрольную проверку качества георешеток в порядке, установленном настоящими техническими условиями.
4. Методы контроля
4.1. Внешний вид георешетки оценивают путем осмотра и сравнения с чертежами и эталонами предприятия.
Проверку внешнего вида георешеток производят визуально на расстоянии 1,5 м от глаза по вертикали при горизонтальном растянутом состоянии георешетки.
Внешний вид георешеток считают соответствующим требованиям настоящих ТУ, если они не отличаются от утвержденных образцов-эталонов.
4.2. Линейные размеры, отклонения от перпендикулярности швов следует проверять методами, установленными по ГОСТ 26433.1.
Высоту георешетки проверяют в ее сложенном состоянии штангенциркулем по ГОСТ 166 не менее, чем в 4-х точках. Длину и ширину измеряют по периметру георешетки и вдоль ее продольной и поперечной осей рулеткой ГОСТ 7502.
4.3. Разрывную нагрузку шва определяют при ширине образца, равной высоте контролируемой георешетки.
Образцы в количестве не менее 5 штук вырезают из георешеток.
Испытание проводят на машине, которая при растяжении образца должна обеспечивать измерение нагрузки с погрешностью не более 1% от измеряемой величины и постоянную скорость раздвижения зажимов испытательной машины (50+5) мм/мин.
Разрывная нагрузка шва определяется по максимальному значению усилия разрыва.
За результат испытаний принимают среднее арифметическое пяти измерений.
4.4. Усадка листов определяется по ТУ 2246-002-51907693-00.
4.5. Стойкость к воздействию переменных температур определяется по ГОСТ 27027. Состояние образцов ленты после испытания характеризуется баллом по ГОСТ 9.407-80.
4.6. Химическая стойкость определяется по ГОСТ 9.403-80.
5. Гарантии изготовителя
Гарантийный срок службы георешеток должен быть не менее 50 лет в условиях контакта с водой, бетоном, почво-грунтами с показателем кислотности рН= 4 - 11 и температурах окружающей среды от +550С до -600С.
ПЕРЕЧЕНЬ ГОСУДАРСТВЕННЫХ СТАНДАРТОВ,
НА КОТОРЫЕ ДАНЫ ССЫЛКИ В НАСТОЯЩИХ
ТЕХНИЧЕСКИХ УСЛОВИЯХ
№
п/п |
Обозначение стандарта |
Номер пункта ТУ |
1
2
3
4
5
6
7
8
9 |
ГОСТ 15.007
ГОСТ 16338-85
ГОСТ 16337-77
ГОСТ 18242-72
ГОСТ 26433.1
ГОСТ 166-80
ГОСТ 30084
ГОСТ 14192-77
ГОСТ 12.1.005-88 |
1.1.3
1.3.2
1.3.2
3.1
4.2
4.2
1.5.1
1.5.2
2.2 |
|
